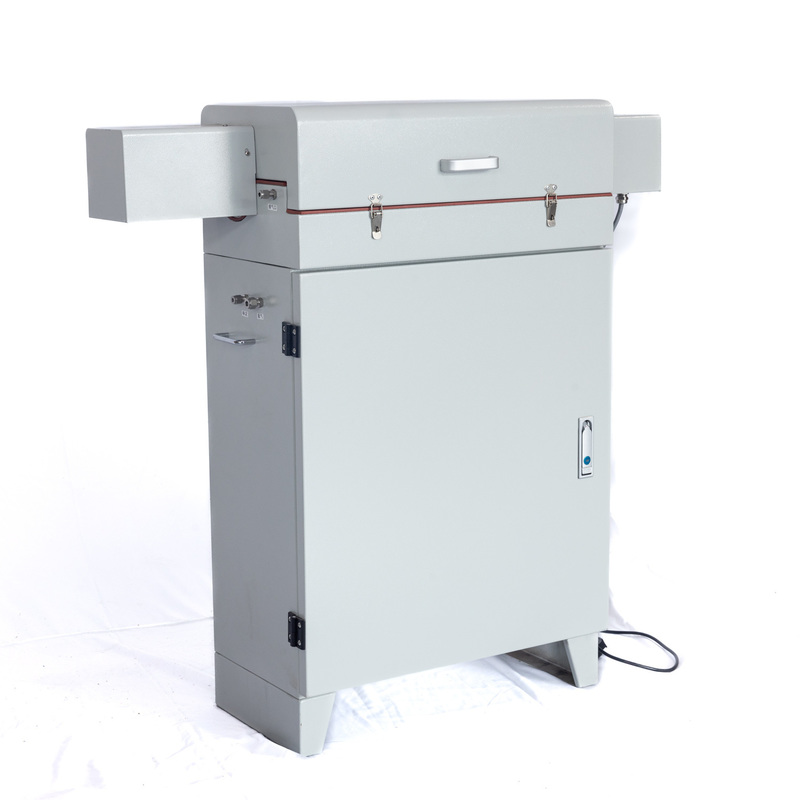

Hệ thống giám sát liên tục khí thải khói HCl CO

Hệ thống giám sát liên tục khí thải HCl

1Nguyên tắc thiết kế cơ bản của hệ thống phân tích WT-400
CácHệ thống phân tích amoniac WT-400là một hệ thống giám sát khai thác nhiệt độ cao, vớiMáy phân tích laser NH3Tất cả các bộ phận tiếp xúc với khí mẫu làđược sưởi ấm và cách nhiệt trên 180°Ctrong suốt quá trình, đảm bảo đo NH3 chính xác và ổn định.

2Điều kiện vận hành và yêu cầu

2.1 Điều kiện chung

• Hàm lượng bụi tối đa: < 2000 g/Nm3

• Nhiệt độ khí khói tại điểm lấy mẫu: ≤ 600°C

• Áp suất điểm lấy mẫu: -15 đến 15 MPa

• Hàm lượng than và benzen: < 10 g/Nm3

• Khát nước bão hòa có mặt

2.2 Điều kiện môi trường

• Cáchộp điều khiển nhiệt độđược lắp đặt bên ngoài, trong khi thiết bị ở trong nhà.

• Nhiệt độ môi trường: 5 ̊45°C

• Độ ẩm tương đối (RH): 20~85%

• Áp suất khí quyển: 10 ∼ 106 kPa (tùy thuộc vào điều kiện địa phương)

2.3 Nhu cầu cung cấp năng lượng và khí

• Cung cấp điện: 220V ± 10%, 50Hz ± 1Hz, Lượng: 5 kVA (không có nhiễu điện mạnh)

• Cung cấp khí hệ thống:

  1. Không khí nén- cần thiết để thanh lọc hệ thống lấy mẫu và ngăn chặn tắc nghẽn.sạch, khô, không dầu, với mộtáp suất 4 ∼7 kg/cm2để đảm bảo thanh lọc hiệu quả.

  2. Khí tiêu chuẩnĐảm bảo chất lượng khí tiêu chuẩn đáp ứng các yêu cầu của hệ thống để đảm bảo độ chính xác đo.

  No.	STandard Gas Compositions	STandard Khối lượng khí	STăng áp khí
  1	N2	≥ 99,9999%	0.5 -10 MPa
  2	NH3	80% độ giận đo	0.5 -10 MPa

3. Đặc điểm của WTKF200 Hệ thống giám sát trực tuyến thoát amoniac:

1. Máy thăm dò lấy mẫu tích hợp hợp lý, có dung lượng giữ bụi lớn và dung lượng lọc bụi ≤ 100 g/NM³, không bị tắc.

2Độ chính xác lọc bụi: < 0,1 μm

3Độ chính xác phân tích: ± 1% FS

4. Thời gian phản ứng: T90 ≤ 30 s

5Thời gian trung bình giữa các lỗi: MTBF>3 năm

6Khoảng thời gian bảo trì: > 1 năm

7Phương pháp lấy mẫu chiết xuất nhiệt độ cao được áp dụng để đảm bảo không có sự biến dạng trong lấy mẫu và phân tích chính xác.

8Thiết kế lấy mẫu nhiệt độ cao và nhiệt độ liên tục để đảm bảo độ chính xác của nồng độ NH3.

9Hệ thống có và thiết bị tự động xả bụi và ngăn chặn chặn.

10. tín hiệu đầu ra: 4-20 mA; tín hiệu báo động điều khiển NO/NC, 1A/220V.
